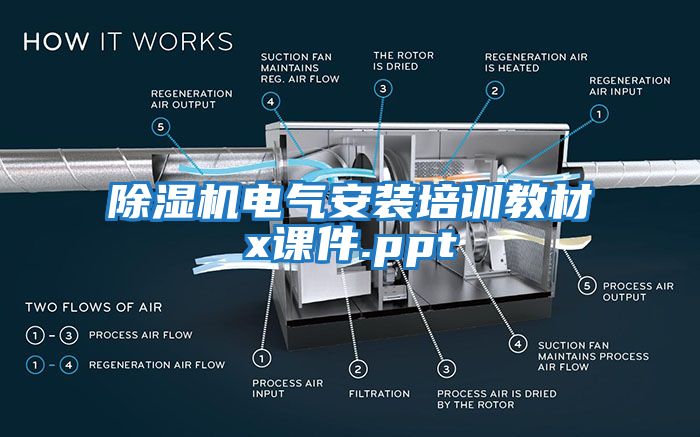

　　1、除濕機電氣安裝培訓董雯編寫1.電控柜安裝2.機組線路安裝3.機組試運行4.安全規范電控柜安裝準備工作。1.按圖紙要求檢查元器件是否一致，2.檢查需安裝的電控柜的外觀、尺寸、開孔是否與圖紙相符，柜門可以正常開閉；3.根據要求準備好安裝必備的各種工具。元器件安裝1.組裝前首先看明圖紙及技術要求；檢查產品型號、元器件型號、規格、數量等與圖紙是否相符檢查元器件有無損壞；2.元器件組裝順序應從板前視，由左至右，由上至下的原則；同一型號產品應保證組裝一致；面板、門板上的元件中心線的高度應符合規定.3.所有電器元件及附件，均應固定安裝在導軌或底板上，不得懸吊或掛在連線上，元器件標注應與圖紙相符。除元件

　　2、本身附有供填寫的標志地方，標志牌不得固定在元件本體上。標號應完整、清晰、牢固。標號粘貼位置應明確、醒目。4.應符合以下條件：操作方便。元器件在操作時，不應受到空間的防礙，不應有觸及其他元器件的可能。維修容易。能夠較方便地更換元器件及維修連線。5.對于發熱元件(例如可控硅、有散熱片的其它元器件等)的安裝應考慮其散熱情況，安裝距離應符合元件規定6.安裝因振動易損壞的元件時，應在元件和安裝板之間加裝橡膠墊減震7.對于有操作手柄的元件應將其調整到位不得有卡阻現象；8.在對有PLC、變頻器、大功率阻抗的元器件的電控柜的畔，盡量進行物理隔離來減少干擾的危害；9.功率部件(變壓器，驅動部件，負載功率

　　3、電源等等)與控制部件(繼電器控制部分，可編程控制器)必須要分開安裝。10.為了減少熱繼電器的受外界因素的影響，在安裝元器件的布局上，應該避開發熱源，（正如對，變頻器、可控硅等有較大產熱源的散熱風口）11.安裝總電源的空開或端子的時候要預留出電源進線的安裝位置，同時要考慮電源線的最小彎曲半徑（電纜10d-20d塑料護套線3d）12.線槽線管的選擇為了避免電線發熱而降低絕緣系數；電線的總截面積按不超過線槽內截面積的20%計算，載流導線不宜超過30根。控制、信號或其相類似的線路總截面積按不超過線槽內截面積的50%計算，電線根數不限。一般情況可以以電線不大于線槽內容量的2/3來選擇，（線管放線需同樣

　　4、考慮發熱因素）電線安裝1.根據圖紙的的要求確定好負載的電流，來確定電線型號（一般建議380V的電功率1KW=2A,220V的電功率1KV=4.5A計算電線（銅線）截面積1mm/4A計算）2.根據圖紙要求對主回路電線進行安裝并用相應的冷壓頭，套上相應的號碼管，按要求使用壓線鉗壓緊，然后接入，接入是需用對應的工具，并且注意扭矩以防螺絲松動或滑牙。3.二次控制回路電線采用截面積0.5mm的護套銅線，套上相應的號碼管按要求4.輔助電路配線，安裝輔助電路系統的繼電器，儀表，信號燈，端子排等電器元件及其它附件。按布置圖黏貼元件符號。標號一般黏貼在該元件正中上部的金屬構架上，個別情況元件上方不能年貼標號時

　　5、，可就近選擇適當位置粘貼，根據圖紙確定配線途徑。按配線途徑量線，準確落料，且兩端做好記號或套上標記套，即按配線途徑進行敷設。導線的敷設應該做到橫平豎直，層次美觀，經纏繞管捆綁用尼龍?jiān)鷰Ч潭ā?.柜內布線顏色按如下原則進行三相動力線匯流排：A相黃色B相綠色C相紅色零線或中性線為淡藍色三相四線制的中性線和保護地線為黃，綠雙色線直流電路的正極為棕色，負極為藍色6.當線接完后，要根據電氣原理圖進行認真的檢查，是否有接線錯誤或漏接，當檢查完畢后先根據所對應的電機額定電流整定熱繼電器的電流值，然后按220V進行控制回路的模擬試驗，檢測各功能是否符合設計要求。電控柜安裝時，打孔固定時的鐵屑及時用

　　6、毛刷或吸層器清理，多余的線頭要及時歸類存放對不能進行二次利用的要及時清理。電控柜外表面的記號要及時清除干凈，標識要貼平整。電控柜內部保持整潔，不得有雜亂現象。7.電控柜的門鎖應該轉動靈活，并使鎖上門后沒有晃動及撬角現象。裝接地螺栓和接地符號時必須清除地螺母表面的絕緣層（油漆）和黃繡，才可以進行安裝，使其可靠接地。母線的安裝：母線的兩端必須以絕緣端子固定。母線的配置應該平衡，豎直，層次分明。整齊美觀。母線的相序排列，在裝配的正面方向看應符合的規定。8.安全規程1）工作時必須穿戴好勞動防護用品，嚴禁穿背心，拖鞋等工作；2）任何電氣設備，在未經檢查證明無電之前，一律視為有電；3）修理電氣設備室，

　　7、必須先切斷電源，嚴禁帶電操作，一定要掛警示牌，并且設監護人；4）凡初學或?qū)W習不夠熟練之人員，不得獨自操作，如有必要時，需在老師的指導下進行工作；5）電動機及一切電氣設備外殼，必須有接地裝置并采取接地措施；6）攀登高空作業時，登高器械必須要牢固，安全可靠，必須要佩戴備安全帶，工具包必須放穩當，以免工具落下傷人，絕緣用具，安全用具要按規定檢測，并設監護人；7)配電室內操作開關，必須帶絕緣手套，方可工作；8）設備檢修時應掛停電警告牌，停電牌，確定施工區域，并必須誰掛誰取，最后需確認施工區域內無人后方可送電；9）檢修施工人員須嚴格按照安全操作規程執行；電工操作規程1.電工必須經過專門培訓，考核合格憑證

　　8、上崗，嚴禁無證操作2.工作前必須檢查工具，測量儀表和防護用品是否完好3.電氣設備不準在運轉中拆卸修理，必須在停車后切斷電源，取下熔斷器，掛上“有人工作，禁止合閘”警示牌4.動力配電箱的閘刀開關，嚴禁帶負荷拉開5.要帶電工作時，要在有經驗的電工監護下，并將鄰近各相用絕緣墊，云母板，絕緣板隔開后，方可帶點工作，帶點工作必須穿好防護用品，使用有絕緣柄的工具工作，嚴禁帶銼刀，鋼尺，剪刀等非絕緣工具6.電器設備的金屬外殼必須接地(接零），接地要符合標準，有電設備不可斷開外殼接地線7.電器或線路拆除后，裸露的線頭必須及時用絕緣布包扎好，高壓電器拆除后遺留線頭必須做短路接地措施8.高空作業，要系好安全帶，使

　　9、用梯子時，梯子與地面角度以60度為宜，在水泥地上使用梯子要有防滑措施，并設好監護人；9。使用電動工具，要戴絕緣手套，站在絕緣物上工作10.電機，電器檢修完工后，要仔細檢查是否有錯誤和遺忘的地方，必須清點工具零件，以防遺留在設備內造成事故；11.動力配電盤，配電箱，開關，變壓器等各種電器設備周圍不準堆放易燃易爆潮濕和其他影響操作的物件；12。電氣設備發生火災，未切斷電源，嚴禁用水滅火，要用四氯化碳或二氧化碳滅火器滅火；電控柜的一般布局2022-12-10大的元器件需用螺絲固定在安裝板上；以防止在運輸和使用的過程脫落。2022-12--12-101.接地線連接牢固，2.為了增加接地的牢固性應該去除油漆涂成2022-12--12--12--12--12--12--12--12--12--12--12--12--12-10
